硬碟分割的觀念和應用

作者：smjean@csie.nctu.edu.tw

版權聲明

授權 www.slime.com.tw 將本文以 HTML 形式刊載。

除非作者書面同意，否則不得以任何形式對本文之全部或部分加以轉錄，刊載。

若欲將本文全部或部分加以轉錄，刊載，請與作者聯絡。

作者保留一切權利。

準備工作

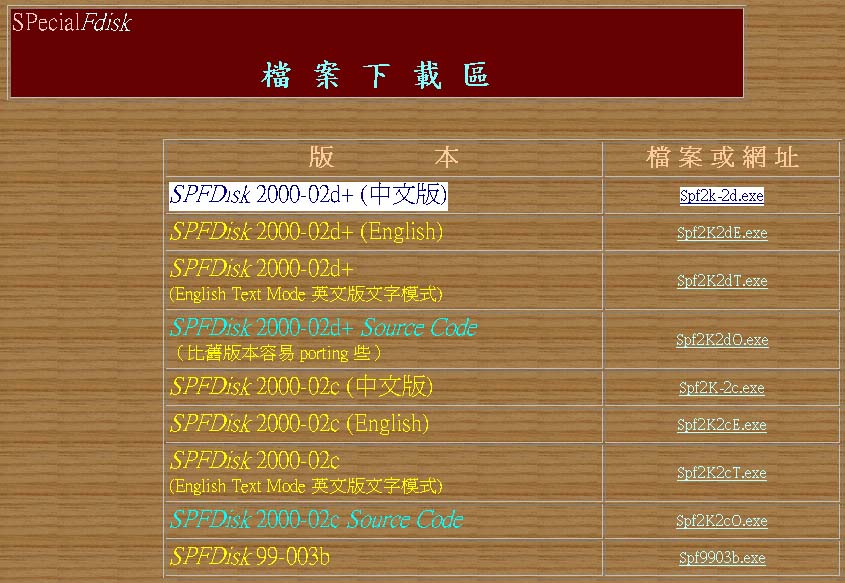

先到 http://mail.ht.net.tw/~spferng下載 SPFDISK 2000-0d+ 中文版 (Fig.1)

(Fig.1)

做一片 DOS 開機片（會常常用到，多做幾片無妨）

裡面只要有

io.sys

msdos.sys

command.com

spfdisk.exe

這四個檔案就可以了。

** 新手叮嚀 **

練習時，選項看清楚，只要你沒有按確定，

程式是不會把資料寫入硬碟的。

就算你不小心按了確定，程式也會要求備份，

有事沒事多備份，是不會有壞處的。

基本操作：

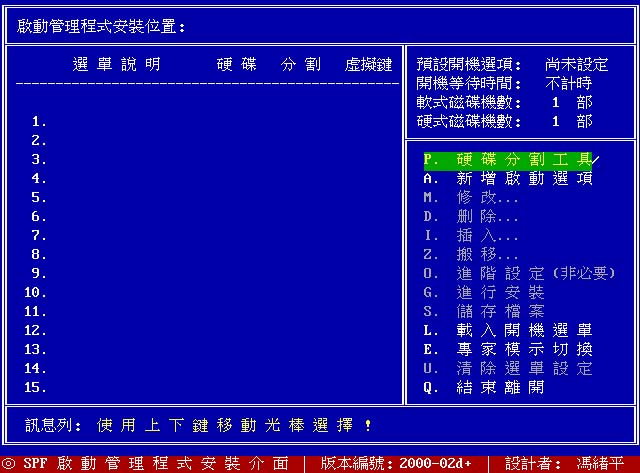

用開機片開機，執行 spfdisk.exe。選擇 硬碟分割工具。(fig.2)

(fig.2)

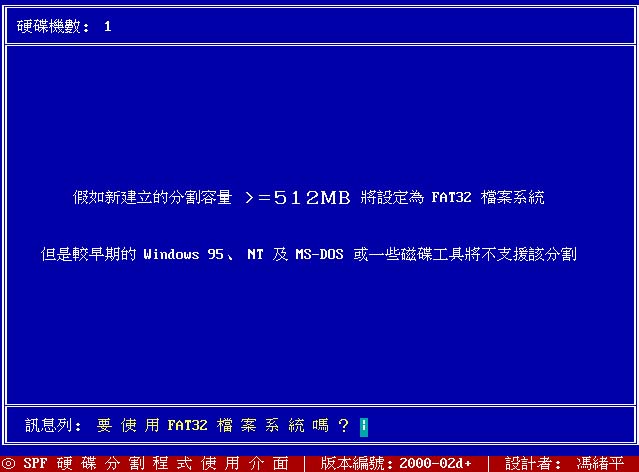

要不要使用 FAT32 ？按 Y回答要使用 (fig.3）

(fig.3)

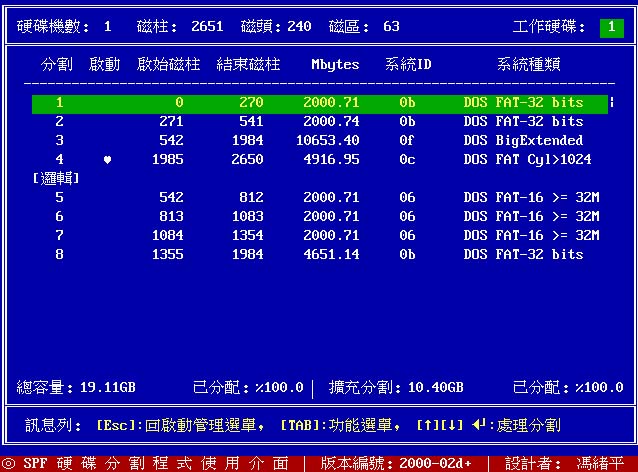

進入下面的畫面(fig.4)

(fig.4)

現在講解一些稍後會用到的名詞和觀念。

何謂 CHS 值 ?

C -- Cluster -- 磁柱

H -- Head -- 磁頭

S -- Sector -- 磁區

一般硬碟都會由 BIOS 經過特殊的演算，把硬碟內的真實位址轉換成為 CHS 表示法。

而一個磁區的容量為 512 bytes ；所以一個硬碟的容量為 C * H * S * 512 bytes 。

以下舉例，使各位容易瞭解，請參照圖四 。

這個硬碟的大小為 2651 * 240 * 63 *512 = 20522557440 bytes ，

實際容量約為 20522557440 / 1024 / 1024 / 1024 = 19.11 GB。

這也就是市面上所謂的 20 GB 硬碟。

這個硬碟一共有 2651 個磁柱 ， 編號為 0 - 2650；

有 240 個磁柱 ， 編號為 0 - 239；

有 63 個磁柱 ， 編號為 1 - 63。

往後所說的位址皆是 以 CHS 表示法。 ( C, H, S )

由頭到尾依序表示為：

(0,0,1) ( 0,0,2) .......... (0,0,63)

(0,1,1) (0,1,2) .......... (0,1,63)

(0,2,1) (0,2,2) ..........

.................................. (0,239,63)

(1,0,1)................( 2650 , 239 , 63)

**註** 並不是市面上買到的 20 GB硬碟都一樣大 ，其大小多多少少會不樣，端視 CHS 值而定。

何謂 MBR ？

每個硬碟 (0.0.1) 開始到 ( 0,1,0 ) 之前的地方稱為 Master Boot Record (MBR)

這個硬碟 的 MBR 為 (0,0,1) 到 (0,0,63) 共 63 個 Sector 的大小。

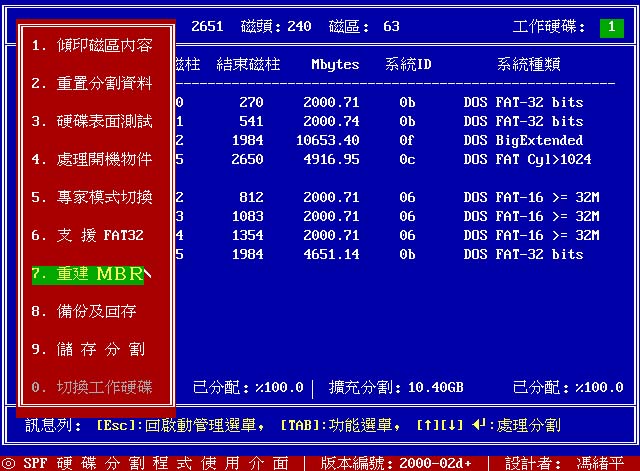

如果有中毒或特別需要重整 MBR 的話 ， 按 TAB 叫出功能表直接選擇即可。(fig.5)

(fig.5)

何謂(Partition Table )？

每顆硬碟的分割表(Partition Table ) 存於 ( 0,0,1) 的地方。

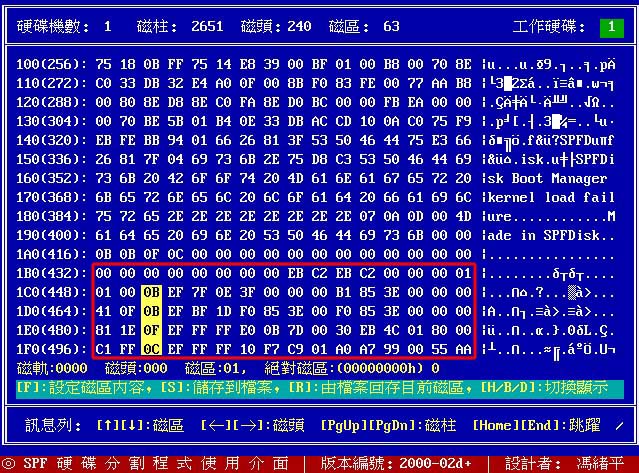

可由傾印磁區內容顯示出來。( fig.6)

( fig.6)

圖六中紅線匡起的區域為 Partition Table。

其內容就是硬碟分割區的資料。

由圖六和圖四對照觀察。

圖六反白部分( 0B , 0B, 0F, 0C )是對應到圖四的系統 ID ( 0B , 0B, 0F, 0C )。

何謂 開機管理程式( Boot Manager) ？

安裝多個作業系統時，會由一個程式管理所有作業系統的開機。

那個程式叫做 開機管理程式( Boot Manager)。

電腦開機後，先載入 Boot Manager ，再選擇要啟動哪一種作業系統。

常見的 Boot Manager 有：

PowerQuest 的 BootMagic，

NT , OS/2 內建的 開機管理程式，

Linux 的 Linux Loader (Lilo)，

OS Boot Select (OSBS)，

還有等一下會介紹的 SPFDISK 啟動管理程式。

何謂 主分割(Primary)、擴充分割(Extended)和邏輯分割(Logic) ？

整個硬碟除了剛剛提過的 MBR 已經用掉了之外，其餘的空間都可以用來做分割區。

我們以切蛋糕來說明好了。這樣大家比較容易瞭解。

一整塊蛋糕最多可以切成四大塊。

其中只有一大塊能夠再切成很多小塊。

那一大塊叫做 Extended。

其他的大塊蛋糕叫做 Primary 。

而 Extended 所分出來的小塊蛋糕叫做 Logic 。

** 註** 只有 Extended 還可以再分成很多小塊的 Logic 。

， Logic 和 Primary 都不能再細分下去了。

所以圖三的硬碟我們以下圖表示：

大家應該很清楚了。

我再舉幾個都是可行的例子：

建立分割區 的方法。

找一個空白的未規劃區，

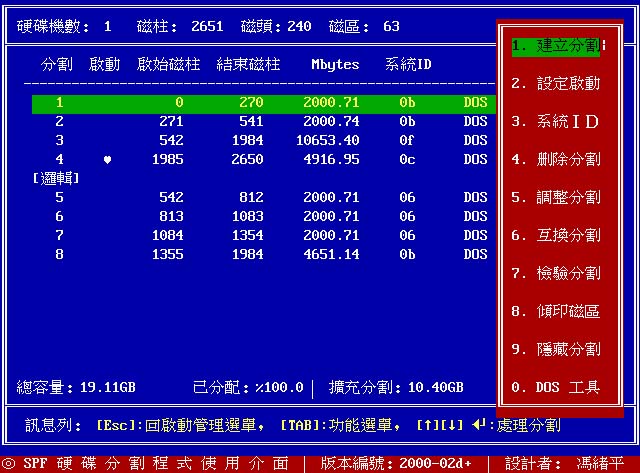

按下 ENTER 即可建立分割區 (fig7)

(fig.7)

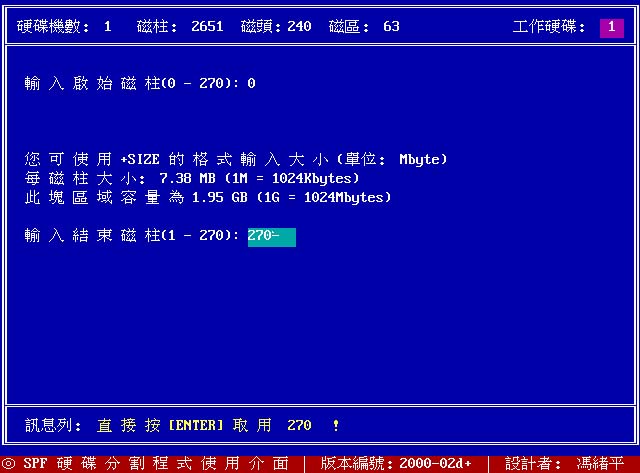

調整所要的大小即可。(Fig.8)

(Fig.8)

剛剛提過 CHS 的觀念，相信這應該難不倒各位。　

指定檔案系統類型：

既然硬碟都分割好了，

再來就決定要使用何種檔案系統了。

這裡我們可由 圖七 系統 ID 來進行變更。

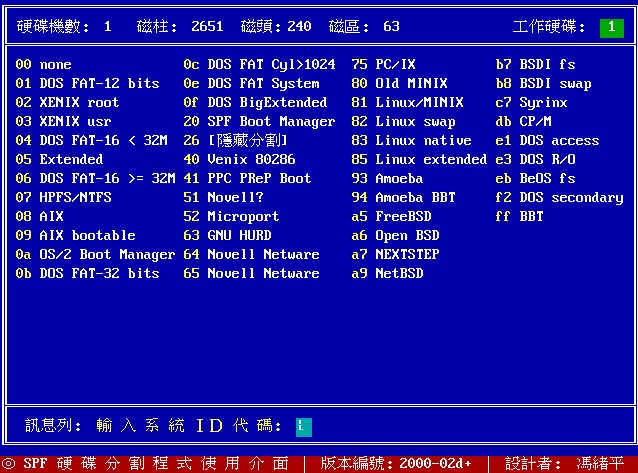

可以使用的檔案類型有很多種。(fig.9)

(fig.9)

不同的檔案類型需要不同的程式來格式化 (Format) ，然後才可以使用。

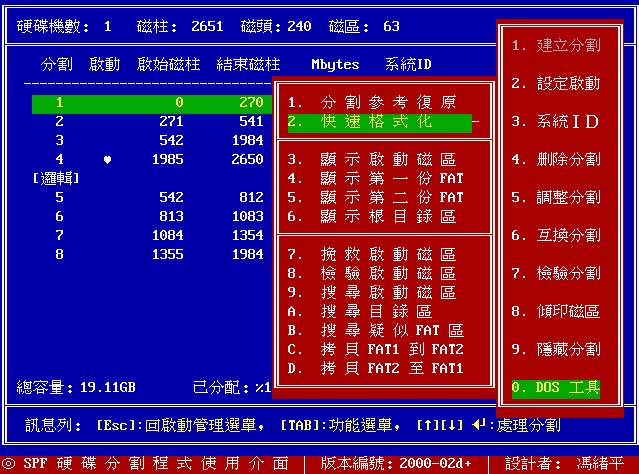

如果你要使用的是 FAT 的類型就直接使用 快速格式化 來 format 即可。

方便省事！(fig.10)

(fig.10)

所有的分割和格式化都講解完畢，相信各位都學到不少。

小技巧：如果你只使用 95, 98 或 Me 。

建議你分割為：

安裝 Win 95 or 98 or Me 在 C:

程式原始碼放在 D: ( 如各種驅動程式)

安裝新的程式在 E:\Program Files\

依照個人需要再繼續分割出 F: G: H: ........... 放資料。

把 C: 弄得越小越簡單越好。

這樣備份或重灌系統起來比較省事。

進階應用篇：

一，安裝多個作業系統的方法。

以下面的圖為例

（這個例子算蠻複雜了，很少人會一次裝那麼多種作業系統）

重點提示：

A. 某些作業系統無法在 1023 磁區之後開機。

解決方案：裝在 1023 磁區之前的 Partition 即可。

B. 某些作業系統無法在 Logic Partition 開機。

解決方案：裝在 Primary Partition 即可。

C. 作業系統的啟始程式 ( Loader) 要裝對位置。

且 Boot Manager 所指的方向要對。

如:DOS, Win 98, Win ME----------- IO.SYS

NT 4.0, NT 2000 ------------------NTLDR

Linux---------------------------------LILO

D. 作業系統支不支援檔案系統。

如:NT 4.0 看不懂 FAT 32

Win ME 看不懂 Linux Native

把握重點才不會裝不起來，或裝好了而開不了機。

步驟：

A. 分割硬碟，格式化 FAT 分割區 ，安裝好 Win ME。

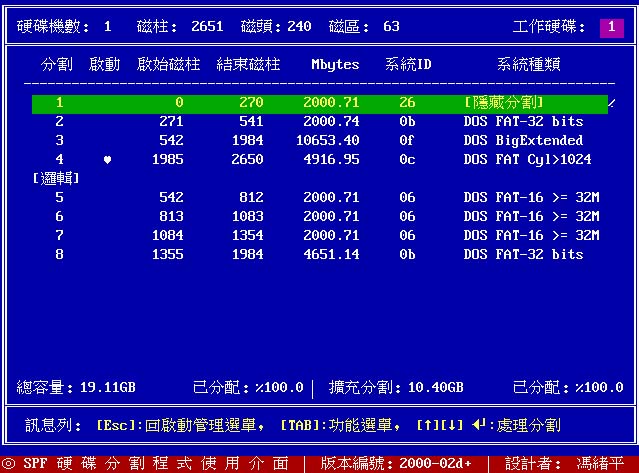

B. 使用圖十之 隱藏分割 功能。(Fig.11)

(fig.11)

得到下列結果：

C. 繼續安裝 NT 4.0 ，NT Loader 裝在 Primary NTFS 中。完成後把分割區隱藏起來。

D. 以下面的狀態安裝 Linux 。 Linux Loader ( lilo ) 裝在 Linux Native 的 Super Block 中。

E. 都安裝完成後把隱藏全部消除。

F. 安裝任何一種 Boot Manager至 MBR 。

由於整個硬碟其餘的空間都已經用掉了。所以我們只好把腦筋動到 MBR 身上了。

複習一下：每個硬碟 (0.0.1) 開始到 ( 0,1,0 ) 之前的地方稱為 Master Boot Record (MBR)

這個硬碟 的 MBR 為 (0,0,1) 到 (0,0,63) 共 63 個 Sector 的大小。

但其實我們只用了 Partition Table (0,0,1) 這一個 Sector 而已。

其餘 (0,0,2) 到 (0,0,63) 共 62 個 Sector 都還是空的。

當然了，我們把 Boot Manager 裝到這裡來。

** 註2 ** 要是你的 Boot Manager 突然有問題，多半是中毒了。因為開機型病毒也是藏在 MBR 。我們可以用重建 MBR 的方法解毒。(圖五)

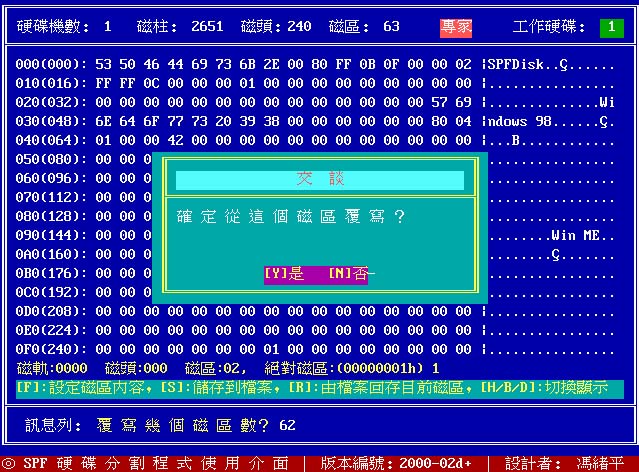

如果無效再把 (0,0,2) 到 (0,0,63) 共 62 個 Sector 全部用手動的方式填入 00 就可以了。(Fig.12)

(Fig.12)

SPFDISK 啟動管理程式

施工中

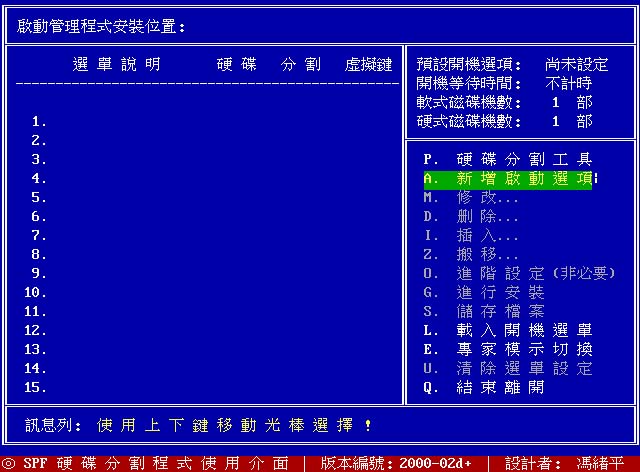

由 SPFDISK 直接選擇 新增啟動選項(Fig.13)

(Fig.13)

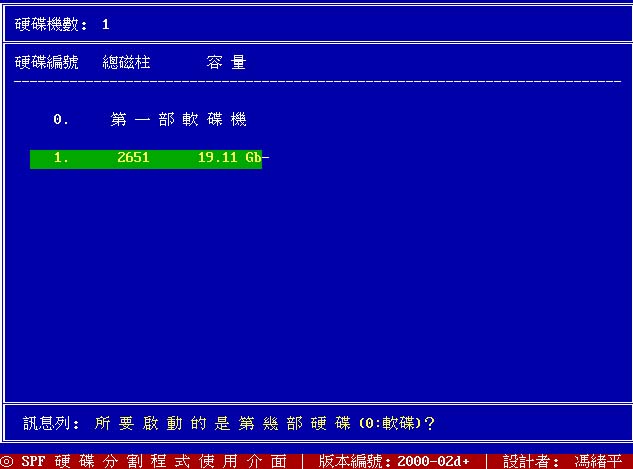

選擇要由哪一部硬碟開機。(Fig.14)

(Fig.14)

選擇由哪一個分割區開機。

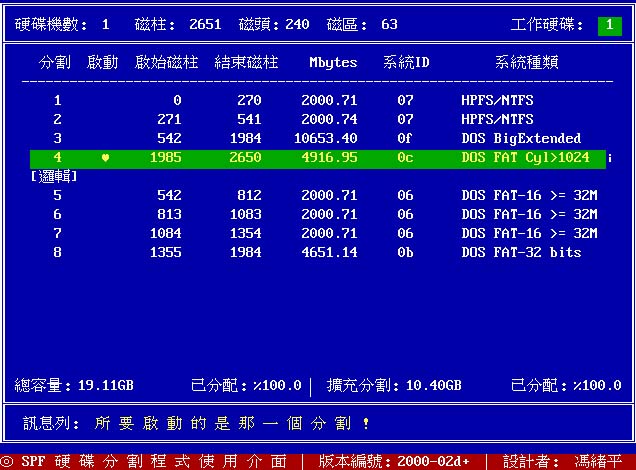

當然你已經安裝好作業系統了。(Fig.15)

(Fig.15)

加上說明文字。(Fig.16)

(Fig.16)

重複加入所有開機選項。

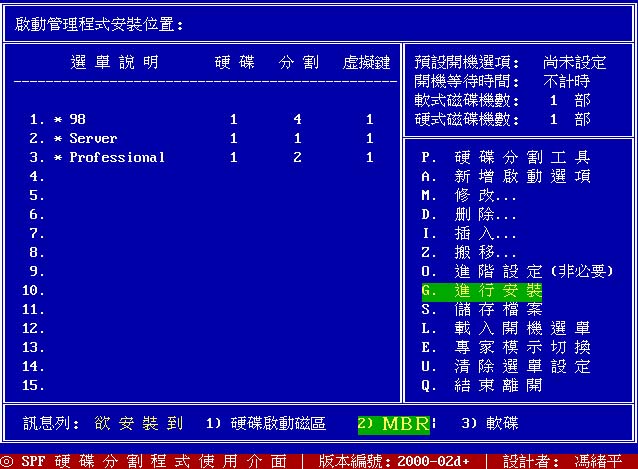

最後安裝到 MBR 中。(Fig.17)

(Fig.17)

至於什麼是 MBR ？為何要安裝到 MBR ？

前面有詳細的說明。

要如何反安裝？有兩方法。

以圖五的方式重建 MBR 或 圖十二的方式手動修改亦可。

結語：

相信大家都對硬碟分割有了基本的觀念。有了台灣人自己寫的 SPFDISK ，

PowerQuest 的 BootMagic 和 PartitionMagic 都可以丟掉了。

最後感謝馮緒平先生的努力。使我們有好的軟體可用。
